IR+UVコンベア炉

IR+UVコンベア炉

  • 概要

  • お問い合わせ

  • 関連製品

Xinqinfeng IR + UV コンベア炉は間違いなく革新的な製品であり、スイッチとソケットを効率的に乾燥するように設計されています。最新のテクノロジーで構成されたこの方法は、最高品質の結果を維持するために速度を向上させたいと考えているメーカーにとって理想的です。



Xinqinfeng IR + UV コンベア炉は、使いやすいソフトウェアと直感的な設定により、正確な温度制御と効率的な乾燥時間を実現します。このマシンは赤外線 (IR) と紫外線 (UV) の両方の加熱技術を組み合わせており、スイッチとソケットが完全に乾燥し、使用できる状態にあることを確認します。



この製品の重要なオプションの 1 つは、コンベア ベルト システムです。シームレスで一定のギアのスタイルにより、各スイッチやソケットが同等の熱にさらされることが保証されます。この特定の機能は、精度と一貫性が重要となる大規模な製造工程では非常に重要です。



どのメーカーにとっても、確かに大きな懸念事項は効率です。 Xinqinfeng IR + UV コンベア炉は、最終的にこれを念頭に置いて作られました。この製品は、保険会社の品質を大幅に損なうことなく効率を向上させ、オプションのすべてを 300 時間あたり XNUMX 個まで生産できます。この生産速度の上昇は、確実に変化し続ける市場で競争力を維持したい企業にとって、状況を一変させるものです。



セキュリティが問題になる可能性がありますが、これは確かにトップの新秦豊であり、また、IR + UVコンベア炉はセキュリティがほとんどないように作られています。緊急事態が発生した場合はシャットダウンが終了し、非アクティブ状態が 10 分間続くと自動的にキーが作動するため、この製品の使用中、作業者は常に保護されます。



Xinqinfeng IR + UV コンベア炉は効果的かつ効率的であるだけでなく、さらに最終的に構築されています。この構造は確かに頑丈で耐久性のある素材であり、このギアが今後も長い間生産ラインの重要な部分であることを確認します。





製品説明

A. 瞬間乾燥。乾燥待ち時間がなくなり、塗装時間を大幅に短縮できます。

B. 塗装機と直接接続可能です。ドラム式塗装機やカーテン塗装機と接続可能です。塗装後、完成品をそのまま乾燥させるため、取り扱いの手間がかかりません。

C. 塗膜の表面硬度が上がり、色が明るくなります。

D. 豊富な乾燥機能:木材、合板、家具、スチール、建材、レンズ、皮革、その他の乾燥後のUVコーティング。



製品仕様:

いいえ。

Item

製品仕様

A、UV硬化オーブン(1台)



1

コンベヤチェーン

コンベヤチェーンは自動ラインの特殊チェーンを使用しております。ピッチは50.8mm、

全長は8500メートル。 XNUMX ピッチの距離ごとに、製品専用の治具を XNUMX つ使用します。

2

モーター

モーターは台湾から輸入した0.5HPギア減速機モーターをトランスミッションに使用します。

チェーンの速度は1HP ZONCN周波数トランスを採用することで調整されます。の

チェーンスピードは1m/min~6m/minの範囲で調整可能です。の周波数制御

 モーターの速度が省エネになります。

3

ラック

ラックは50#角ボックスセクションを溶接して作られています。ラックの底部にはトラックルとフットカップがあります。高さは調整可能です。

4

封印されたプレート

ラックはプレートで密閉されており、表面処理はステンレス鋼の原色です

B、紫外線 加熱炉   (一組)  炉サイズ:L1700mm*W1500mm*H1910mm



1

外板

硬化炉の外板は1.2tの201#ステンレス鋼板で作られており、

2

ライトボックス

鏡面ステンレス板製ですので、鋼板の厚さは1.2mmです。

3

ランプ

ランプは国内の高品質WUZHOUブランド5.6KW UVランプ3個を使用しています。の

ランプは強、中、弱の3つのスイッチで制御できます。 UVランプは、

内部にトランスとコンデンサーを搭載

フレーム。

4

冷却システム

1.1KW遠心式高圧吸引ファンを使用しています。

UV硬化炉の上部。主に冷却に使用されます

ファンの温度と塗料ミストを排出します

5

電子コントローラー

主要な電気部品には台湾ブランド部品のランプ電流計、ランプ稼働時間アキュムレータ、過熱表示灯、電源インジケータなどを採用しています。

C

乾燥炉カバー

内寸はL3000mm×W2300mm×H350mm(有効高さ)

1

炉外寸

L3000mm×W2250mm×H500mm(両端吸引部含む)

2

外板材質

外板は1.2t折りたたみ溶接コールドプレート製です。炉蓋の内板は1.0t亜鉛メッキ板を使用しています。厚さ50mmの断熱綿を充填しています。インシュレーションボードの外側には1.0tの亜鉛メッキ板を使用しています。内層には30mmの断熱綿が充填されています。製品の最大有効高さは350mmです。高さは調整可能です。

3

電気加熱されたチューブ

石英赤外線加熱管を使用しています。製品と照明の間の高さは200mmです。総電力は12KWです。

4

風力モーター

各部に熱風循環システムを搭載。電力は180Wです。 4インチの特殊ファンブレードにより、炉内の均一な熱の流れを実現します。

5

温度

設計温度は室温から80℃まで調整されています。温度差はプラスマイナス5℃

6

電子コントローラー

温度コントローラーは台湾Berme社のデジタルディスプレイ温度コントローラーを使用しています。制御回路には表示灯付き電気リレースイッチ、電気リレー、コンタクタなどを備え、過負荷保護機能も備えています。各炉は独立して制御されます。 3 つの炉の電子コントローラーは 1 つの電気ボックス内に設計されます。操作が簡単

7

表面処理

ステンレス原色

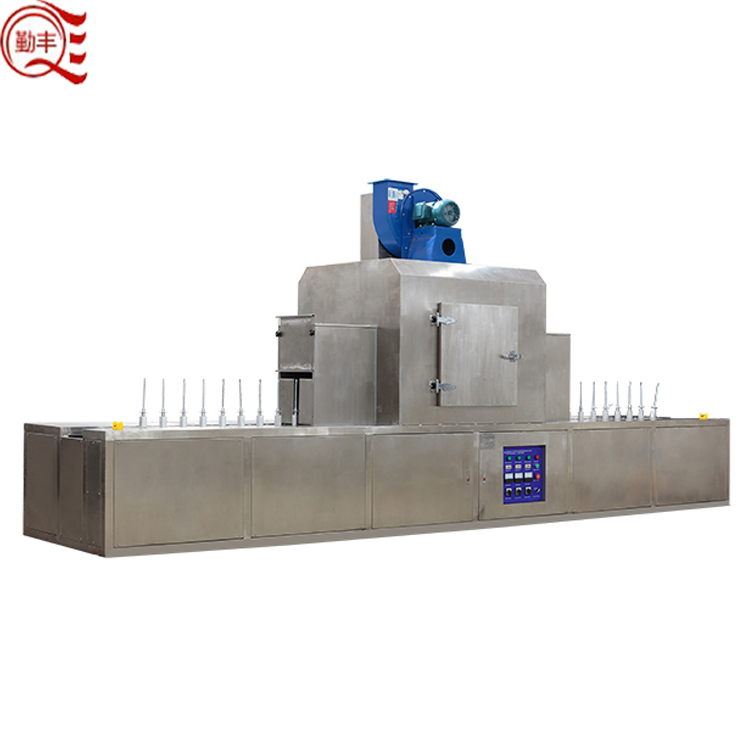

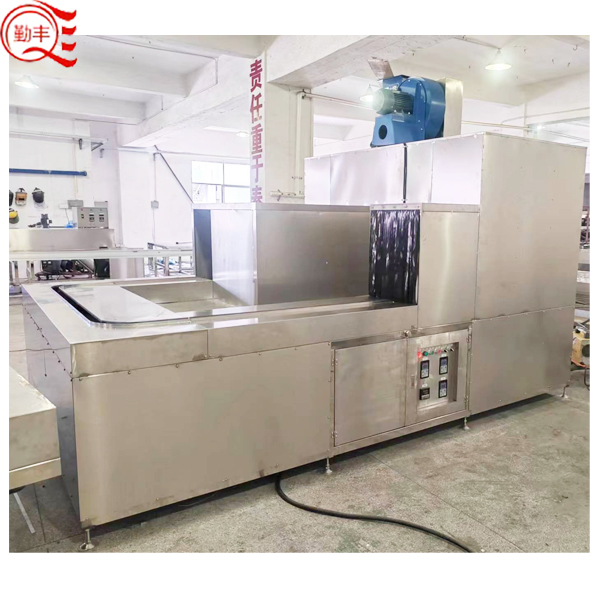

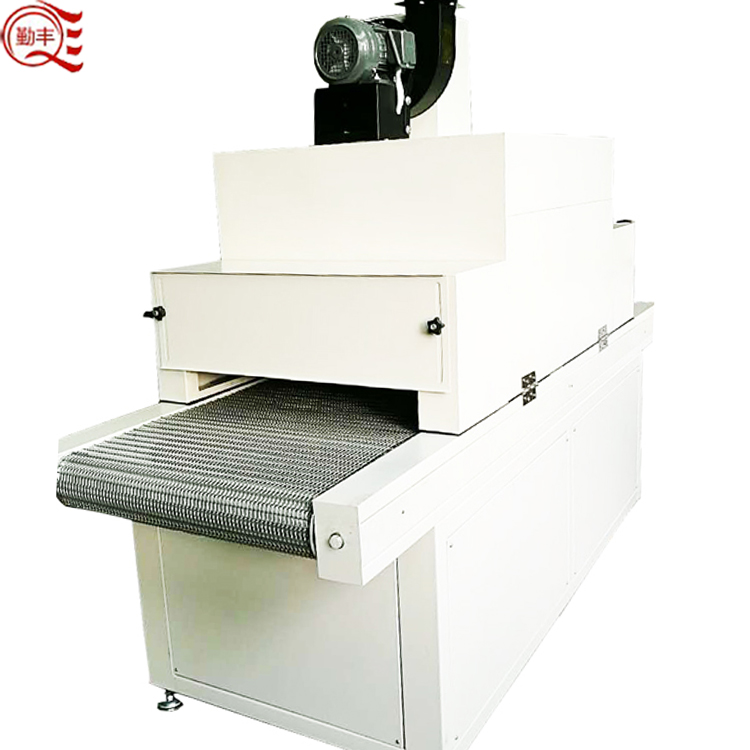

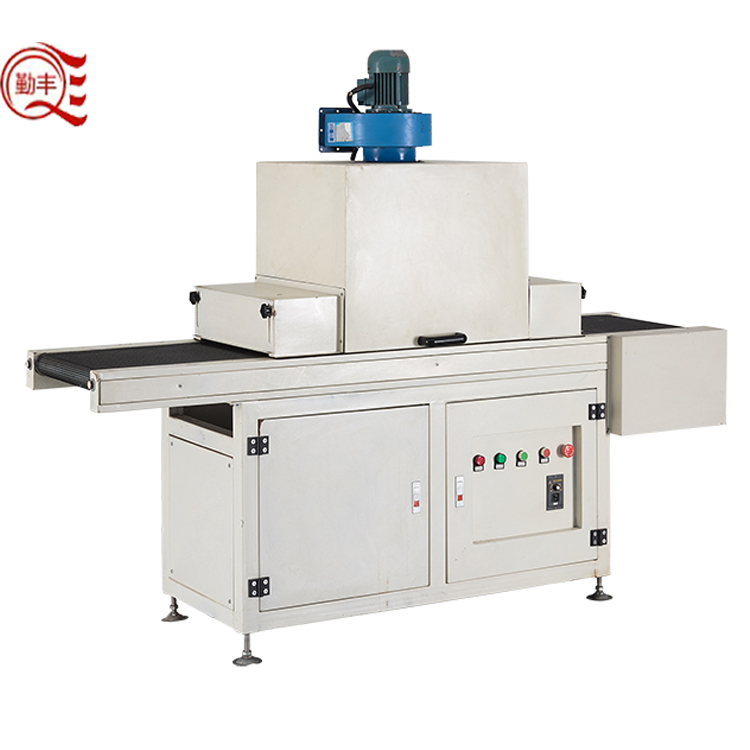

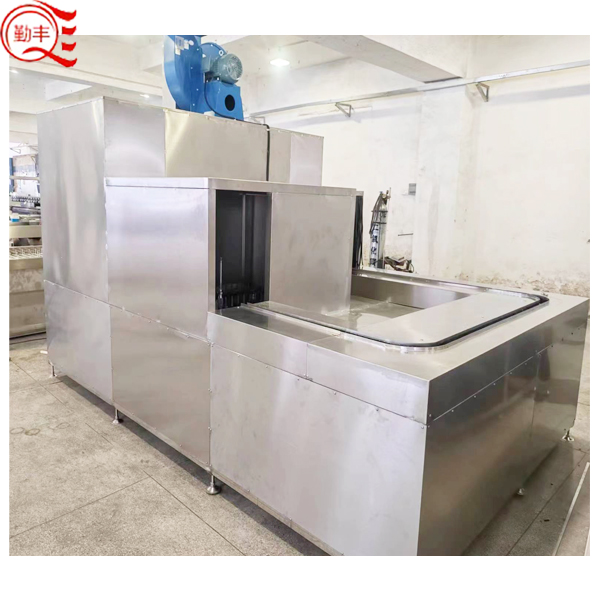

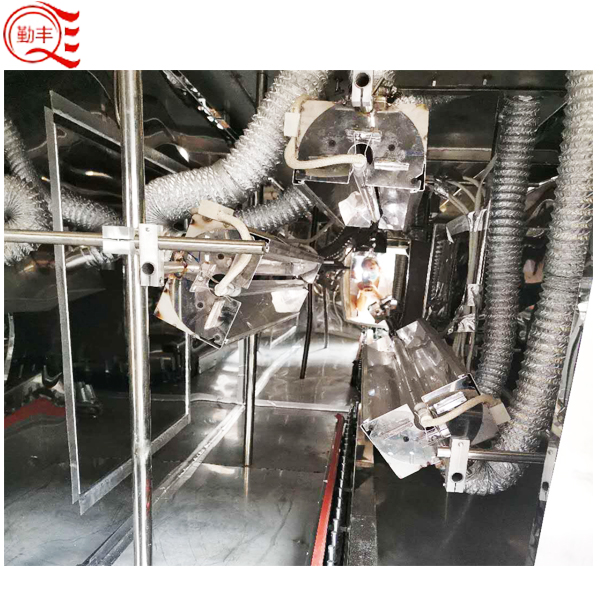

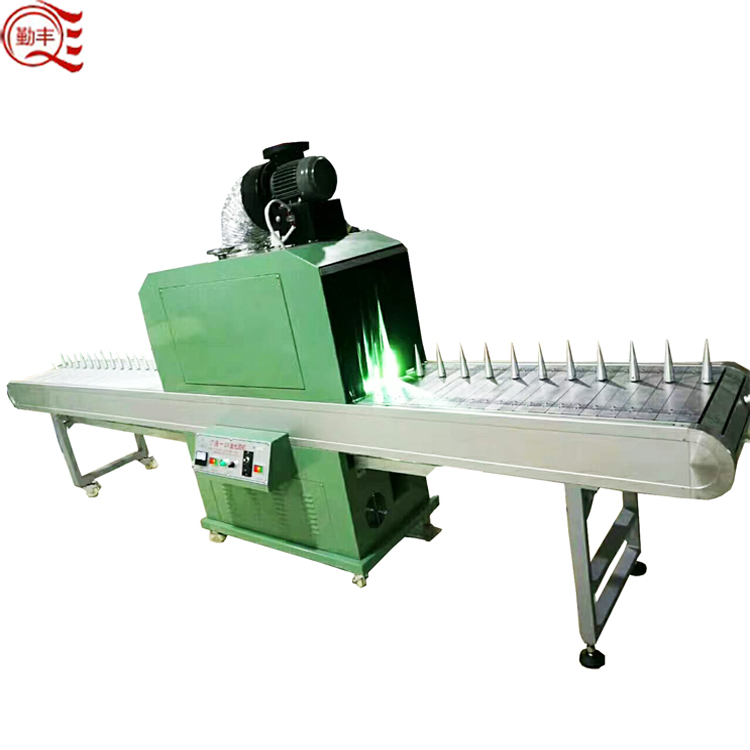

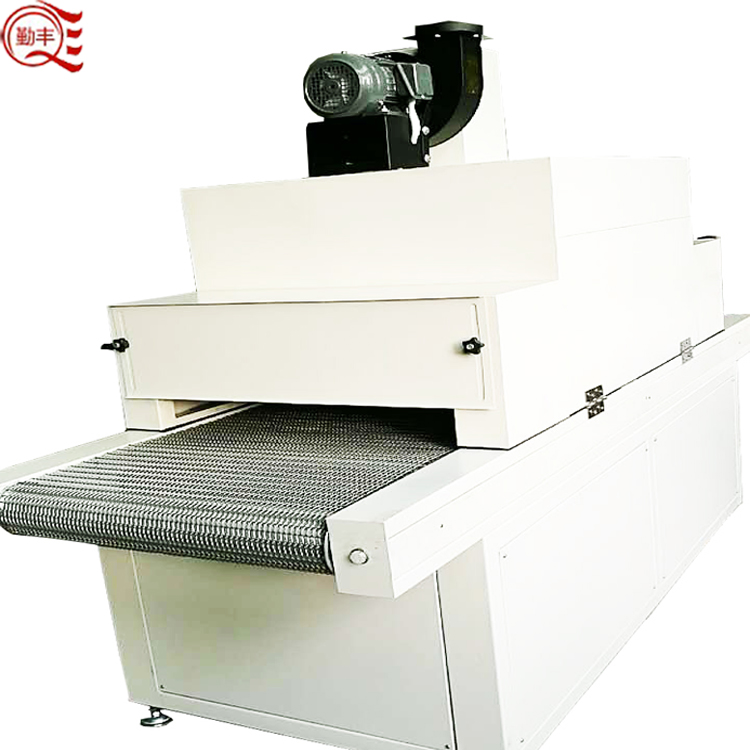

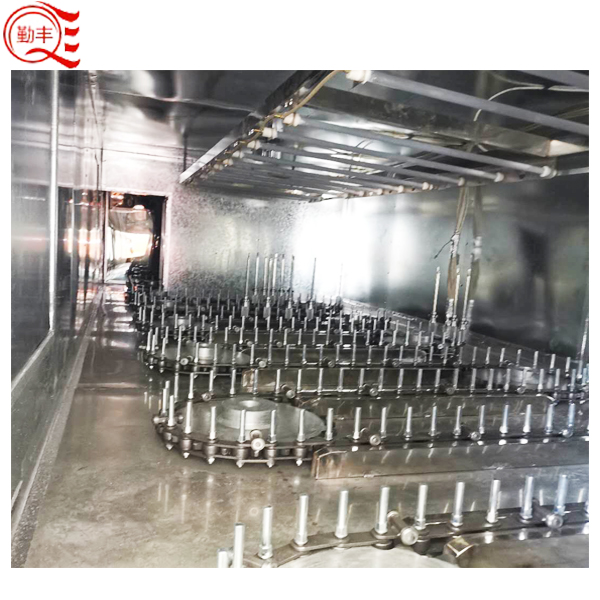

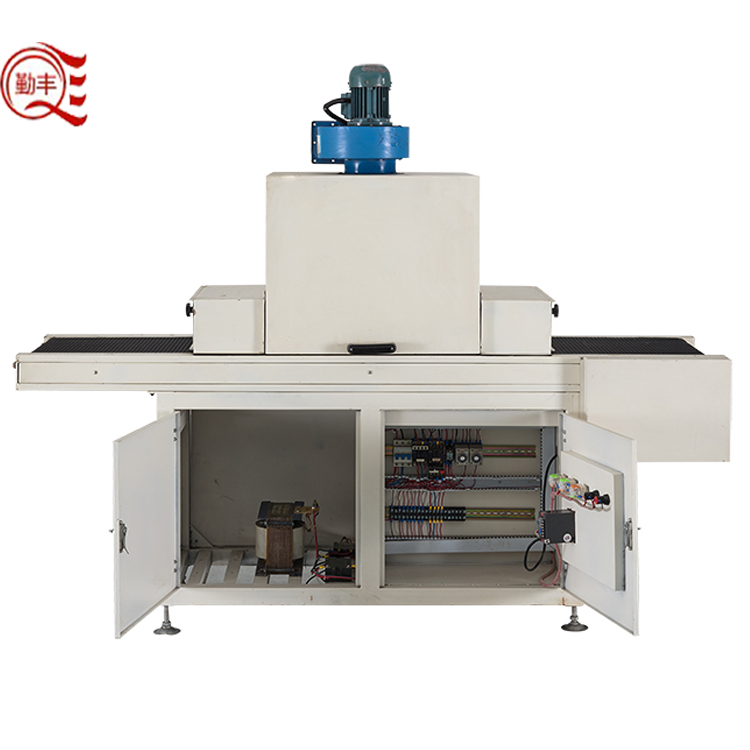

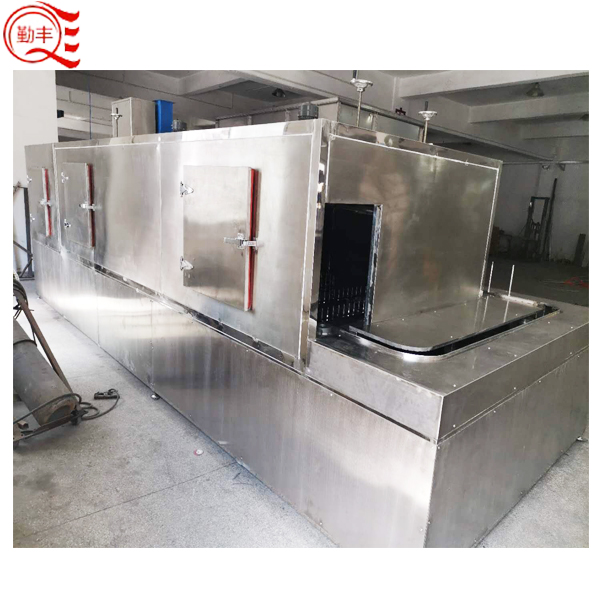

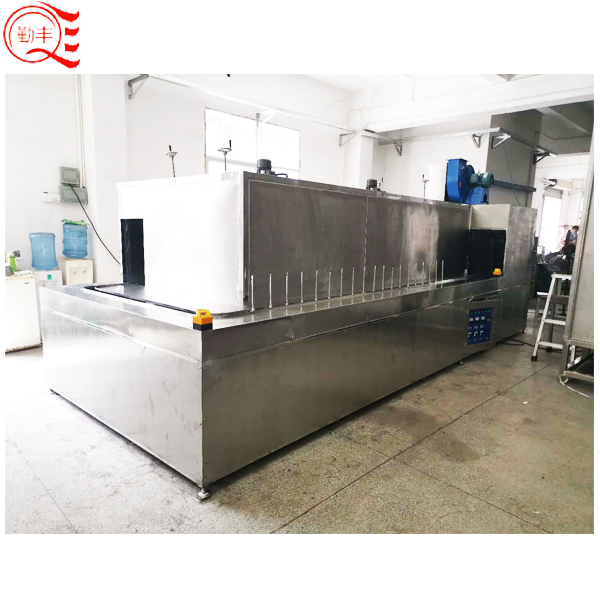

商品画像:




応用:

UV 硬化は、自動車、電気通信、エレクトロニクス、グラフィック アート、加工、金属、ガラス、プラスチックの装飾などの多くの業界で広く採用されています。
